GCS

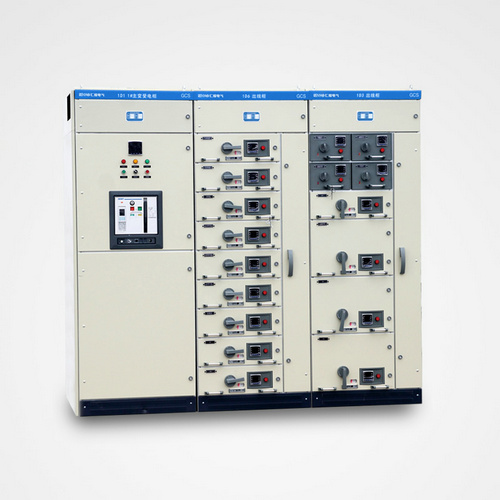

GCS低压开关柜概述
GCS低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V)，(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动 机集中控制、无功功率补偿使用的低压成套配电装置。

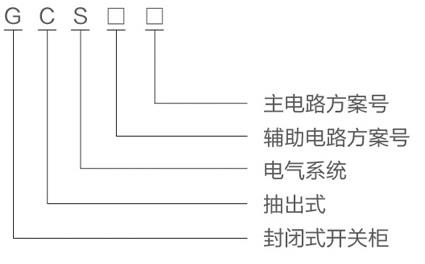

开关柜型号及其含义
主要特点
1、提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；
2、功能单元之间、隔室之间的分隔清晰、可靠，不困某一单元的故障而影响其它单元工作，使故障局限在较小范围；
3、母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击；
4、MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需要；
5、装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修万便： 6、同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；
7、抽屉单元有足够数量的二次插接件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。
GCS开关柜技术参数
|
项目 |
参数 |
||||||
|
主电路额定电压(V) |
交流380、400、660 |
||||||
|
辅助电路额定电压(V) |
交流220、380、400 |
直流110、220 |
|
|
|||
|
额定频率(Hz) |
50 |
||||||
|
额定绝缘电压(V) |
660、1000 |
||||||
|
额定电流(A) |
水平母线 |
≤4000 |
|||||
|
垂直母线(MCC) |
1000 |
||||||
|
母线额定短时耐受电流(kA/1s) |
50、80 |
||||||
|
母线额定峰值耐受电流(kA/0.1s) |
105、176 |
||||||
|
工频试验电压(V/1min) |
主电路 |
2500 |
|||||
|
辅助电路 |
1760 |
||||||
|
母线 |
三相四线制 |
A、B、C、PEN |
|||||
|
三相五线制 |
A、B、C、PE、N |
||||||
|
防护等级 |
IP30、IP40 |
||||||
